E545-S クリックボタンパネルコネクター パネル連結部品

●パネルを連結する際に使う部品です ●材質／PC ●仕上／グレー ●オス・メス1ペアあたり 　引張荷重：150N (約15kg) 以上 　剪断荷重：480N (約48kg) 以上 ※ビス止めした時の1ペアあたりの参考値 ●推奨取付ビス／3.5皿 ※推奨取付配置例： 　パネル端部より50㎜以内、取付ピッチは上下・左右300㎜以下で配置してください。 ※単品では使用できません。 　オス (E545-M) とメス (E545-W) を組み合わせてご使用ください。 ※メス位置出しには、位置出し用治具 (E545-F) をご使用ください。 ※パネル連結部品の取付け方については、取付図および取付例をご参照ください。 ※本品はパネル連結部品 (E545-S) です。

E545-F クリックボタンパネルコネクター 位置出し用治具

●E545-M (オス) に取付け、E545-W (メス) の取付位置出し治具です。 ●材質／PC (突起部分は鋼) ●仕上／グレー ●オス・メス1ペアあたり 　引張荷重：150N (約15kg) 以上 　剪断荷重：480N (約48kg) 以上 ※ビス止めした時の1ペアあたりの参考値 ●推奨取付ビス／3.5皿 ※推奨取付配置例： 　パネル端部より50㎜以内、取付ピッチは上下・左右300㎜以下で配置してください。 ※単品では使用できません。 　オス (E545-M) とメス (E545-W) を組み合わせてご使用ください。 ※メス位置出しには、位置出し用治具 (E545-F) をご使用ください。 ※本品は位置出し用治具 (E545-F) です。

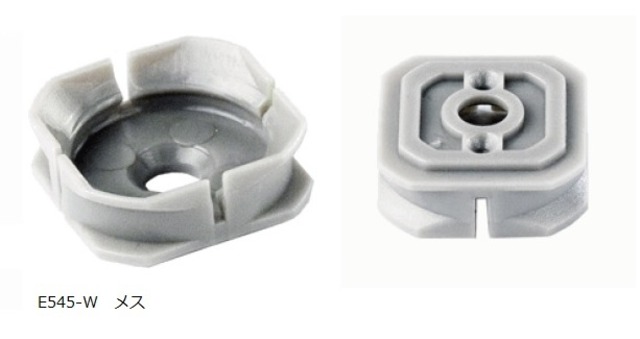

E545-W クリックボタンパネルコネクター メス

●材質／PC ●仕上／グレー ●オス・メス1ペアあたり 　引張荷重：150N (約15kg) 以上 　剪断荷重：480N (約48kg) 以上 ※ビス止めした時の1ペアあたりの参考値 ●推奨取付ビス／3.5皿 ※推奨取付配置例： 　パネル端部より50㎜以内、取付ピッチは上下・左右300㎜以下で配置してください。 ※単品では使用できません。 　オス (E545-M) とメス (E545-W) を組み合わせてご使用ください。 ※メス位置出しには、位置出し用治具 (E545-F) をご使用ください。 ※本品はメス (E545-W) です。

E545-M クリックボタンパネルコネクター オス

●材質／PC ●仕上／グレー ●オス・メス1ペアあたり 　引張荷重：150N (約15kg) 以上 　剪断荷重：480N (約48kg) 以上 ※ビス止めした時の1ペアあたりの参考値 ●推奨取付ビス／3.5皿 ※推奨取付配置例： 　パネル端部より50㎜以内、取付ピッチは上下・左右300㎜以下で配置してください。 ※単品では使用できません。 　オス (E545-M) とメス (E545-W) を組み合わせてご使用ください。 ※メス位置出しには、位置出し用治具 (E545-F) をご使用ください。 ※本品はオス (E545-M) です。
