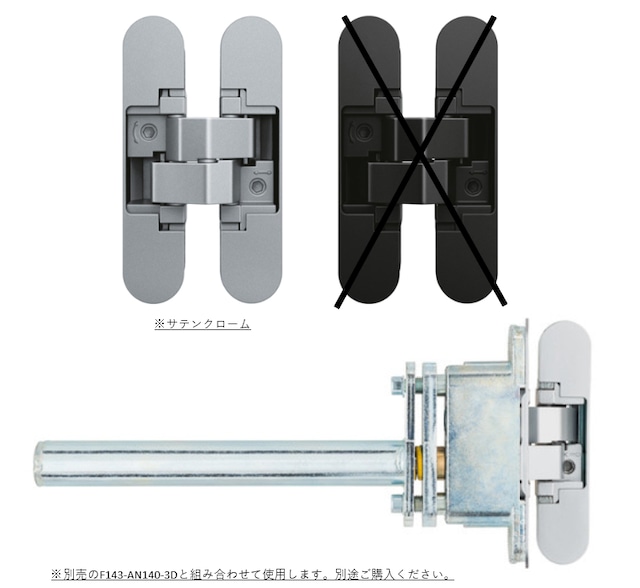

F143-AN108-3D-SC45-SC SIMONSWERK 3D調整機能付隠し丁番（ソフトクローズ機能付）

● 室内扉に対応するソフトクローズ機能付隠し丁番です。 ● 3D調整機能付き（左右 ±1.5 mm、上下 ±2.5 mm、前後 ±1.0 mm）です。 ● ドアクローザーを完全に隠し、ミニマルな空間や隠し扉のデザインを損ないません。 ● レバーハンドルがあっても最後まで確実に閉まりきり、半開きによるストレスを解消します。 ● 冷暖房室、トイレ、病院のリネン庫やバックヤードなど「必ず閉まってほしい場所」に最適です。 ● 扉取付後に110°〜30°のダンパー調整が可能です。 ● 適応扉重量は20〜45kg（推奨：30～45kg）です。 ※ 20kg台の扉では、閉まる速度が速くなる場合があります。 ● 開閉試験20万回合格済みです。 ●材質／亜鉛合金、POM ●仕上／サテンクローム ●付属品／皿タッピンねじ4.5×35　2本（枠用） ナベタッピンねじ4.5×35　2本（扉用） 高さ調整部品、取付用安全部品 ※別売のF143-AN140-3Dと組み合わせて使用します。 ※ 110°〜30°までソフトクローズ機能の速度調整が可能です。30°〜0°は扉を完全に閉める為、キャッチ力で扉が閉まりますがソフトクローズ機能は効きません。

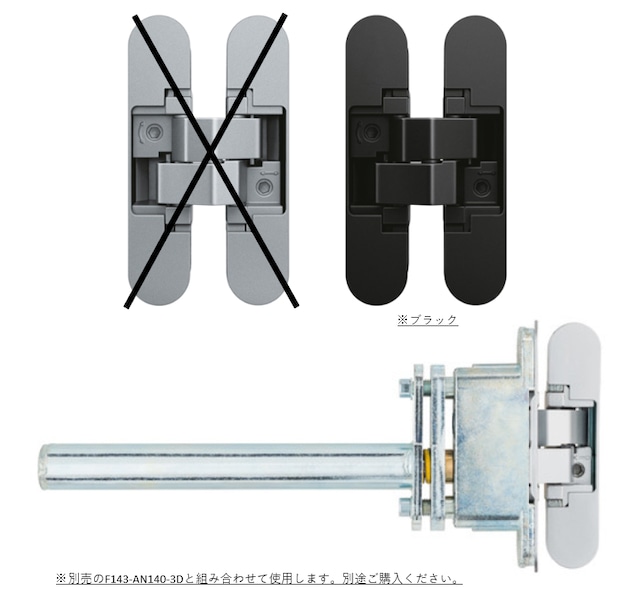

F143-AN108-3D-SC45-BK SIMONSWERK 3D調整機能付隠し丁番（ソフトクローズ機能付）

● 室内扉に対応するソフトクローズ機能付隠し丁番です。 ● 3D調整機能付き（左右 ±1.5 mm、上下 ±2.5 mm、前後 ±1.0 mm）です。 ● ドアクローザーを完全に隠し、ミニマルな空間や隠し扉のデザインを損ないません。 ● レバーハンドルがあっても最後まで確実に閉まりきり、半開きによるストレスを解消します。 ● 冷暖房室、トイレ、病院のリネン庫やバックヤードなど「必ず閉まってほしい場所」に最適です。 ● 扉取付後に110°〜30°のダンパー調整が可能です。 ● 適応扉重量は20〜45kg（推奨：30～45kg）です。 ※ 20kg台の扉では、閉まる速度が速くなる場合があります。 ● 開閉試験20万回合格済みです。 ●材質／亜鉛合金、POM ●仕上／ブラック ●付属品／皿タッピンねじ4.5×35　2本（枠用） ナベタッピンねじ4.5×35　2本（扉用） 高さ調整部品、取付用安全部品 ※別売のF143-AN140-3Dと組み合わせて使用します。 ※ 110°〜30°までソフトクローズ機能の速度調整が可能です。30°〜0°は扉を完全に閉める為、キャッチ力で扉が閉まりますがソフトクローズ機能は効きません。

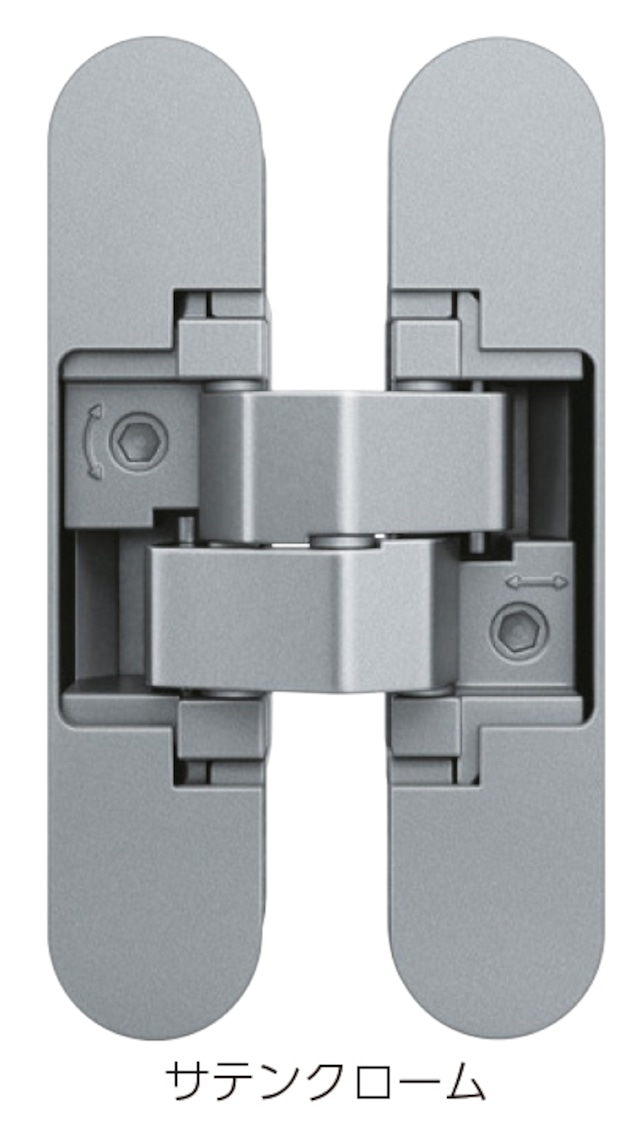

F143-AN140-3D-SC SIMONSWERK 3D調整機能付隠し丁番

●最大40kgまでの室内扉に対応する隠し丁番です。 ●3D調整機能付き（左右 ±1.5 mm、上下 ±2.5 mm、前後±1.0mm）です。 ●開閉試験20万回合格済みです。 ●材質／亜鉛合金、POM ●仕上／サテンクローム ●付属品／皿タッピンねじ4.5×35　2本（枠用） ナベタッピンねじ4.5×35　2本（扉用） 皿タッピンねじ3.0×30　1本（最終固定ねじ）

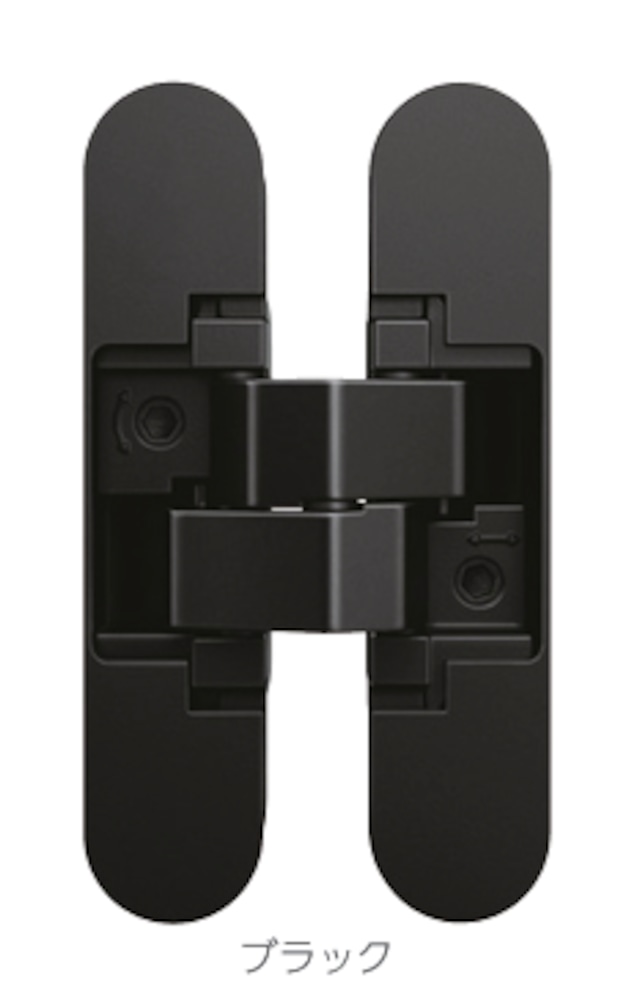

F143-AN140-3D-BK SIMONSWERK 3D調整機能付隠し丁番

●最大40kgまでの室内扉に対応する隠し丁番です。 ●3D調整機能付き（左右 ±1.5 mm、上下 ±2.5 mm、前後±1.0mm）です。 ●開閉試験20万回合格済みです。 ●材質／亜鉛合金、POM ●仕上／ブラック ●付属品／皿タッピンねじ4.5×35　2本（枠用） ナベタッピンねじ4.5×35　2本（扉用） 皿タッピンねじ3.0×30　1本（最終固定ねじ）

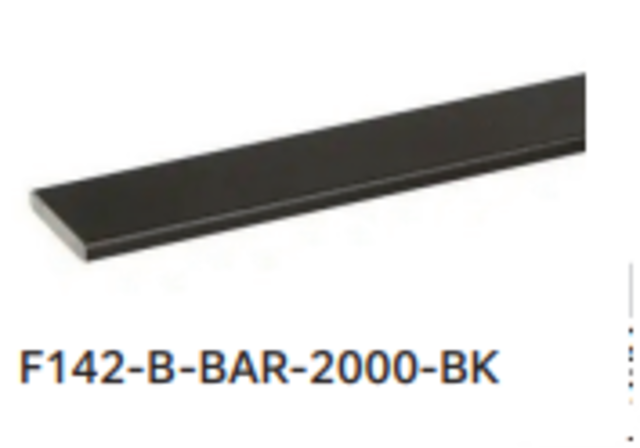

F142-B-BAR-2000-BK　木製スラット用ピボットヒンジ連動バー　ブラック

・複数の格子を連動させて角度を変えるための連動金具です。 ・F142-B　木製スラット用ピボットヒンジと組み合わせて使用可能です。 ・連動バーはアルミニウム製のため、現場でカットしてサイズ調整が可能です。 ・対応する木製スラットの最小厚みは22㎜です。 ・90°回転します。（右回り/左回り） ・推奨ねじ/ナベねじ4（※別売） ・材質：アルミニウム ・仕上げ：アルマイト処理（黒） ※黒仕様は傷が目立ちやすいため、取り扱いにご注意ください。

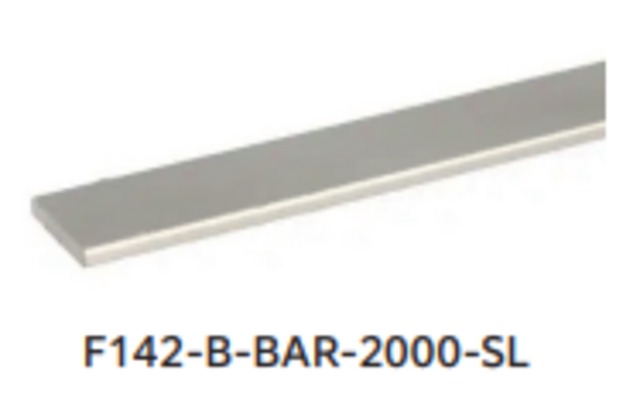

F142-B-BAR-2000-SL　木製スラット用ピボットヒンジ連動バー　シルバー

・複数の格子を連動させて角度を変えるための連動金具です。 ・F142-B　木製スラット用ピボットヒンジと組み合わせて使用可能です。 ・連動バーはアルミニウム製のため、現場でカットしてサイズ調整可能です。 ・対応する木製スラットの最小厚みは22㎜です。 ・90°回転します。（右回り/左回り） ・推奨ねじ/ナベねじ4（※別売） ・材質：アルミニウム ・仕上げ：アルマイト処理（シルバー）

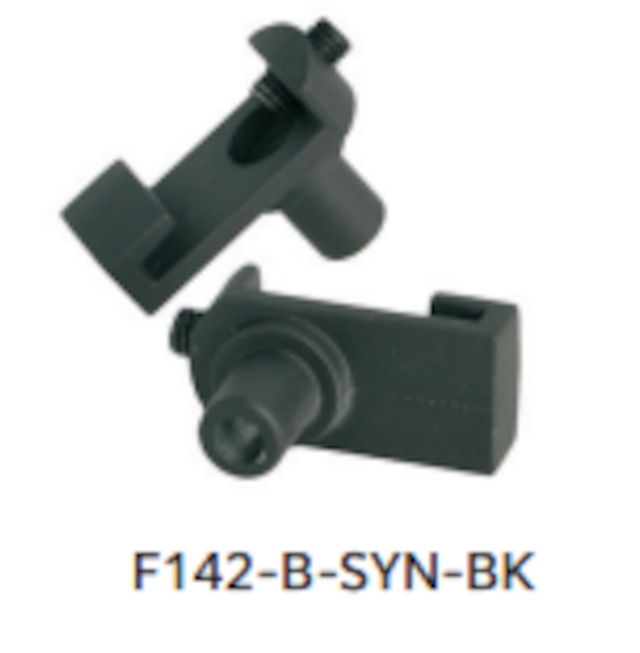

F142-B-SYN-BK　木製スラット用ピボットヒンジ　連動金具　ブラック

・複数の格子を連動させて角度を変えるための連動金具です。 ・F142-B　木製スラット用ピボットヒンジと組み合わせて使用可能です。 ・対応する木製スラットの最小厚みは22㎜です。 ・90°回転します。（右回り/左回り） ・推奨ねじ/ナベねじ4（※別売） ・材質：亜鉛合金 ・仕上げ：黒塗装 ※黒仕様は傷が目立ちやすいため、取り扱いにご注意ください。

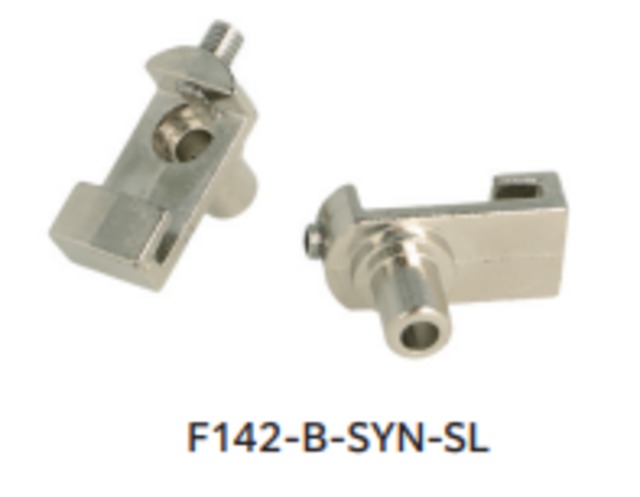

F142-B-SYN-SL　木製スラット用ピボットヒンジ　連動金具　シルバー

・複数の格子を連動させて角度を変えるための連動金具です。 ・F142-B　木製スラット用ピボットヒンジと組み合わせて使用可能です。 ・対応する木製スラットの最小厚みは22㎜です。 ・90°回転します。（右回り/左回り） ・推奨ねじ/ナベねじ4（※別売） ・材質：亜鉛合金 ・仕上げ：ニッケルめっき

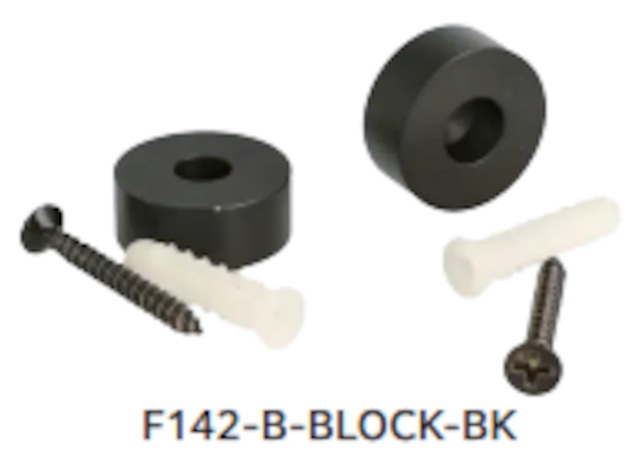

F142-B-BLOCK-BK　ブロック

F142-B専用パーツです。 ※黒仕上は傷が目立ちやすいため、取り扱いにご注意ください。 ※ 1 組（上下）単位品です。 付属ビス　皿タッピンねじ　φ4×35　2 本 材質：アルミニウム 仕上げ：アルマイト処理（黒）

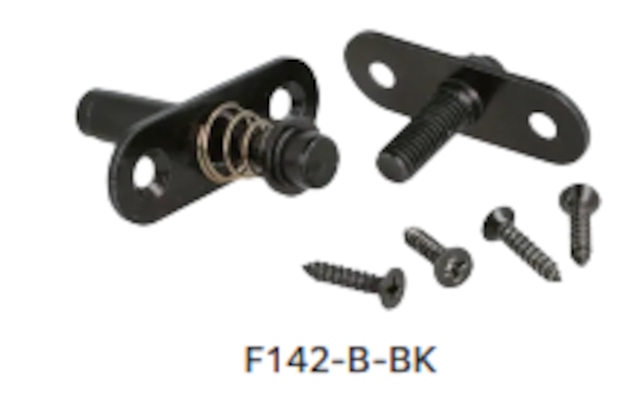

F142-B-BK　木製スラット用ピボットヒンジ

●360度回転する木製スラット用ピボットヒンジです。 ●スプリングテンション付で取付が簡単です。 ●高さ調整機能付です。 ●木製スラットの最小厚みは22mm です。 ●材質／鋼 ●仕上／亜鉛めっきクロメート（黒） ※黒仕上りは傷が目立ちやすいため、取り扱いにご注意ください。 ※ 1 組（上下）単位品です。 ※付属ねじ付　皿タッピンねじ　φ 3.5 × 20　4 本

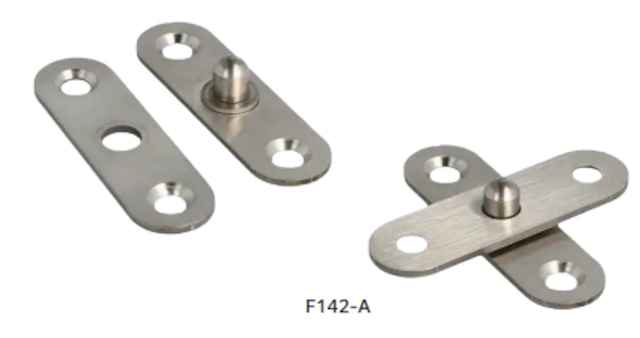

F142-A 木製スラット用ピボットヒンジ

●360度回転する木製スラット用ピボットヒンジです。 ●木製スラットの最小サイズは60mm×20mmです。 ●材質／ステンレス鋼(SUS201) ●仕上／生地 ※販売単位は1組単位です。 ※付属ねじ付（皿φ4×20 8本）

F136-50-BL　K2ステンレス重量用横長蝶番

●強度が必要な場所で使用できる蝶番です。 ●材質／本体：ステンレス鋼（SCS13） ※SCS13はSUS304相当の鋳鋼材です。 　回転軸：ステンレス鋼（SUSXM7） 　ワッシャー：黄銅板 ●付属品／ナベ 6x20 SUS （黒塗装・生地） ※こちらはサンドブラック仕上です。 ※販売単位は1個単位です。

F136-50-SL　K2ステンレス重量用横長蝶番

●強度が必要な場所で使用できる蝶番です。 ●材質／本体：ステンレス鋼（SCS13） ※SCS13はSUS304相当の鋳鋼材です。 　回転軸：ステンレス鋼（SUSXM7） 　ワッシャー：黄銅板 ●付属品／ナベ 6x20 SUS （黒塗装・生地） ※こちらはサンド生地仕上です。 ※販売単位は1個単位です。

F138-38-BL　K2背押し無し横長蝶番（旧品番B271）

●テーブル高さH300mmまで。 ※K2ロック付脚金具B270-A（別売）と組み合わせ使用時。 ●背押し無し蝶番です。 ●B270、B200などの他の折脚金具にも合わせて使用できます。 ●材質／鋼 ●仕上／黒塗装 ●推奨ネジ／3.5mm皿
